一、1756（ControlLogix）配套编程软件说明

1756 系列是罗克韦尔ControlLogix大型 PAC 控制器，分两代编程环境：

1）新版主流：Studio 5000 Logix Designer

• 目前唯一官方维护版本，替代旧版 RSLogix 5000，支持 1756-L7x、L8x 全系列 CPU；

• 支持梯形图 LD、功能块 FBD、结构化文本 ST、顺序功能图 SFC 等多编程语言；

• 标签化寻址（Tag 标签），不再使用 N7、B3 老式文件地址，工程可读性强；

• 配套仿真组件：Studio 5000 Logix Emulate（原 RSLogix Emulate 5000），无硬件纯电脑仿真。

•

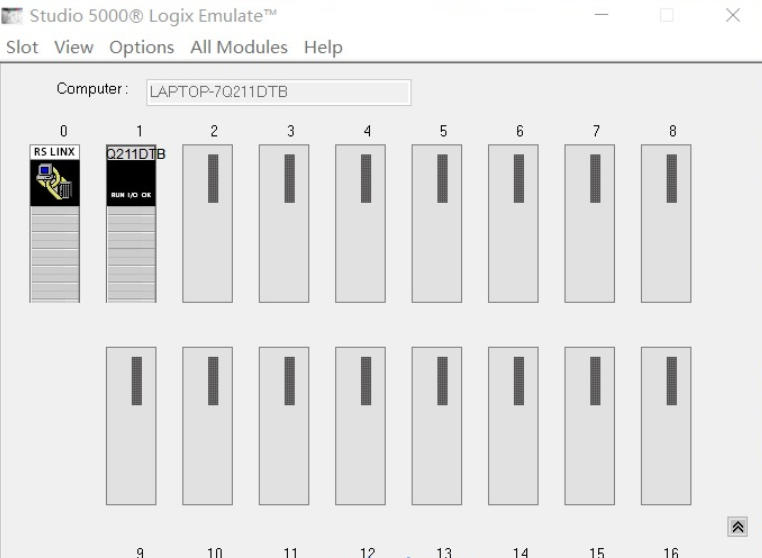

Logix Emulate仿真机架界面

2）旧版：RSLogix 5000

仅老固件 1756-L6x 及更早型号使用，现已停止更新，新项目一律不用；⚠️ 区分误区：RSLogix 500 只用于 1747-SLC/1762-MicroLogix，不能用于 1756。

配套必备工具三件套（缺一不可）

1. Studio 5000 Logix Designer：写程序、硬件组态

2. RSLinx Classic：通信驱动桥梁（仿真 + 实物下载都要用）

3. Studio 5000 Logix Emulate：虚拟 PLC 仿真内核

二、完整仿真分步实操（1756 专用，无实体 PLC）

前置硬性规则

1. 软件版本严格对齐：Designer V30 → Emulate V30，大版本号必须一致；

2. 安装路径、工程保存路径不能含中文、空格；

3. 仿真仅支持虚拟背板驱动，不用网线、不用真实 PLC。

步骤 1：启动 Logix Emulate，搭建虚拟机架

机架右键Create

选择仿真控制器

1. 打开Studio 5000 Logix Emulate，0 号槽默认自带 RSLinx 通信模块，无需改动；

2. 在空闲槽位（推荐 Slot2）右键 → Create；

3. 模块类型选：Emulate 5570 Controller，槽号固定和后续工程一致（例 Slot2）；

4. 固件版本和 Studio 5000 新建工程版本完全一致，启动模式选Remote Program，一路默认下一步完成；

5. （可选）同方法在空闲槽添加1789-SIM 32点IO模拟器，用来手动强制 DI / 查看 DO 状态。

步骤 2：RSLinx Classic 配置虚拟背板驱动（通信核心）

添加虚拟背板驱动

驱动启动成功

1. 打开 RSLinx Classic → 顶部菜单Communications → Configure Drivers；

2. 驱动下拉列表选择：Virtual Backplane (SoftLogix58xx, Emulate 5000) → Add New；

3. 名称默认，直接确认，选中新增驱动点Start，状态变为 Running；

4. 最小化 RSLinx，不要关闭。

步骤 3：Studio 5000 新建仿真工程 + 硬件组态

新建仿真控制器

添加1756-MODULE

1. 新建项目，控制器类型不要选真实 1756-L71/L81，选择：Emulator → RSLogix Emulate 5000 Controller；

2. 机架选1756-A7，CPU 槽号必须和 Emulate 里创建的槽号一致（Slot2）；

3. I/O 配置右键New Module → 其他分类选中1756-MODULE（仿真专用通用 IO 模块）；

4. 关键参数：

• 槽号和虚拟机架对应；

• RPI 请求数据包间隔设为50ms（仿真必设，否则报错）；

• 电子密钥：兼容密钥Compatible Keying；

5. 编译工程无报错。

步骤 4：下载程序到虚拟 PLC、在线监控

1. Studio 5000 菜单Communications → Who Active；

2. 展开Virtual Backplane，选中刚才创建的虚拟 CPU，设置为通讯路径；

3. 下载全部（控制器 + 硬件组态 + 逻辑程序）；

4. 虚拟 CPU 切到Remote Run运行模式，程序进入在线监控状态。

步骤 5：手动模拟 IO 信号（两种常用方式）

方式 A：1789-SIM 可视化面板（新手首选）

回到 Logix Emulate，右键 SIM 模块 → Properties → I/O Data；

• Input 端子鼠标点选置 1 / 置 0，模拟按钮、传感器信号；

• Output 端子自动跟随程序逻辑点亮，直观查看输出结果。

虚拟机架运行就绪

方式 B：标签强制 Force（不用 SIM 模块）

在线监控模式下，直接右键 DI 标签 → Force On/Force Off，强制输入信号；适合批量调试逻辑、连锁条件，不用来回切换仿真面板。

三、两种进阶仿真方案（工程常用）

方案 1：不带 SIM 模块纯标签强制仿真

1. 硬件组态正常添加真实 1756-I/IO 模块；

2. 模块属性勾选禁止模块通信；

3. 直接在标签表强制输入变量，PLC 不会去扫描真实背板，完全软件仿真，适合大批量逻辑调试。

方案 2：PLC+HMI 联合仿真

1. Studio 5000 内添加 FactoryTalk View SE/ME 触摸屏工程；

2. HMI 变量直接绑定 PLC 标签，通讯路径同样指向虚拟背板；

3. 同时启动 PLC 仿真 + HMI 仿真，画面按钮直接操控虚拟 PLC，完整模拟整机调试。

四、高频仿真报错 & 一键解决

1. 无法浏览到虚拟控制器排查：虚拟背板驱动没启动、Emulate 机架 CPU 槽号和工程不一致、RSLinx 被防火墙拦截。

2. 下载提示模块不匹配、RPI 报错解决：1756-MODULE 的 RPI 改成 50ms，电子密钥改为兼容模式。

3. 版本不兼容无法连接解决：Designer、Emulate 大版本号必须完全一致（V30 只能配 V30）。

4. 强制输入标签不生效排查：I/O 模块未禁用通信，PLC 持续扫描虚拟背板刷新输入，覆盖强制值。

五、操作流程总结

安装三件套 → Emulate 建虚拟 CPU（Slot2）→ RSLinx 添加虚拟背板驱动并启动 → Studio 新建 Emulator 控制器工程、添加 1756-MODULE（RPI=50ms）→ Who Active 选中虚拟 PLC 下载 → RUN 运行 → 强制 IO/SIM 面板调试逻辑。
