三轴运动控制项目通常涉及 X、Y、Z 三个轴的协同运动，广泛应用于数控机床、机械臂、3D 打印机、自动化装配线等场景。以下是一个典型三轴运动控制项目的设计框架和关键实现要点：

一、项目核心目标

实现三个轴的精准位置控制、速度调节和多轴协同运动（如直线插补、圆弧插补），满足特定工艺需求（如路径规划、同步动作、点位定位等）。

二、硬件选型

1. 控制器

• 中小型项目：欧姆龙 NX1P2 系列 PLC（如 NX1P2-1040-DT）+ 运动控制模块（如 NX-Position Control），支持 EtherCAT 通信。

• 高精度场景：专用运动控制器（如雷赛 DMC 系列、倍福 CX 系列），支持复杂插补算法。

2. 驱动与电机

• 伺服系统：欧姆龙 R88M-G 系列、松下 A6 系列等，匹配电机功率（根据负载计算）。

• 步进系统：适用于低负载、低成本场景（如雷赛 DM 系列步进驱动器 + 电机）。

3. 位置反馈

• 绝对值编码器（用于伺服电机，实现断电记忆位置）。

• 光栅尺 / 磁栅尺（高精度场景，直接反馈工作台实际位置，消除传动误差）。

4. 机械结构

• 导轨：线性导轨（如 THK、HIWIN），保证运动平稳性。

• 传动机构：滚珠丝杠（高精度）、同步带（高速度）。

5. 辅助元件

• 限位开关（硬限位保护）、原点传感器（回零基准）。

• 急停按钮、电源模块、滤波器（抗干扰）。

三、控制架构设计

1. 通信架构

• 采用 EtherCAT 总线：实现控制器与伺服驱动器的实时通信（周期可达 1ms 以下），支持同步控制。

• 信号连接：限位信号、原点信号通过 PLC 数字量输入模块接入，急停信号需硬件级连锁。

2. 控制模式

• 点位控制：各轴独立运动到目标位置（如装配线上的取放料动作）。

• 插补控制：多轴协同运动（如 X-Y 轴圆弧插补绘制曲线，X-Y-Z 轴联动实现 3D 路径）。

• 同步控制：以某轴为基准（如主轴），其他轴按比例跟随运动（如印刷机的送料与印刷同步）。

四、软件实现（以欧姆龙 Sysmac Studio 为例）

1. 硬件组态

• 在软件中配置 PLC、运动控制模块、伺服驱动器的 EtherCAT 从站信息。

• 设定各轴参数：电机型号、减速比、编码器分辨率、软限位范围等。

2. 核心功能开发

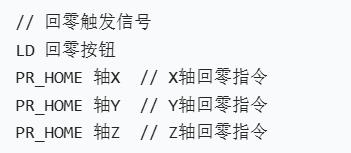

• 回零程序：通过原点传感器触发，执行回零动作（如 Z 轴先快速接近，再低速找原点）。

  ladder

• // 回零触发信号
  LD 回零按钮
  PR_HOME 轴X  // X轴回零指令
  PR_HOME 轴Y  // Y轴回零指令
  PR_HOME 轴Z  // Z轴回零指令

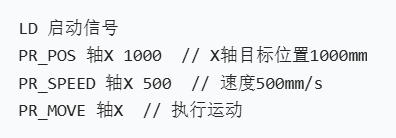

• 点位运动：通过PR_MOVE指令设定目标位置、速度、加速度。

  ladder

• LD 启动信号
  PR_POS 轴X 1000  // X轴目标位置1000mm
  PR_SPEED 轴X 500  // 速度500mm/s
  PR_MOVE 轴X  // 执行运动

• 插补运动：使用PR_INTERP指令实现多轴协同，如 X-Y 平面圆弧插补。

• 状态监控：读取各轴的实时位置（PR_POSREAD）、速度、报警状态（如过载、超限位）。

3. 安全逻辑

• 急停处理：触发急停时，立即执行PR_STOP指令，切断伺服使能。

• 异常处理：检测到报警信号（如编码器故障）时，停止所有轴运动并输出报警信息。

•

•


五、调试与优化

1. 单轴调试

• 测试各轴的运动方向、速度响应，校准位置精度（通过补偿参数消除误差）。

• 验证限位开关和原点传感器的有效性。

2. 多轴协同调试

• 检查插补路径的平滑性（如圆弧是否存在拐点）。

• 优化加减速参数，避免机械冲击（如 S 曲线加减速）。

3. 抗干扰优化

• 动力线与信号线分离布线，编码器线使用屏蔽线并单端接地。

• 增加电源滤波器，减少电磁干扰（EMI）对通信的影响。

六、应用案例

以小型三轴雕刻机为例：

• X-Y 轴控制工作台移动，Z 轴控制雕刻刀具升降。

• 通过 G 代码解析模块，将路径指令转化为三轴运动参数。

• 实时读取主轴转速信号，动态调整进给速度（主轴与进给轴同步）。

通过合理的硬件选型、软件编程和调试优化，可实现高精度、高稳定性的三轴运动控制。实际项目中需根据负载、速度、精度要求细化参数，必要时引入运动仿真工具验证路径合理性。
